Sistemi intelligenti di Building Automation per la gestione e la sicurezza degli edifici

Oggi avere il pieno controllo degli impianti tecnologici degli edifici permette di disporre di una infrastruttura di supervisione e controllo capace di massimizzare il risparmio energetico, il comfort e la sicurezza degli occupanti, garantendo inoltre l’integrazione con il sistema elettrico di cui l’edificio fa parte.

Smart Building Automation

L'unione tra la piattaforma software iCare e le schede di I/O su IP PADI che ingNET propone, permette di realizzare facilmente un sistema di Building Automation gestibile anche da remoto che consente di avere costantemente informazioni su diverse caratteristiche funzionali degli impianti tecnologici dell'edificio quali: l'impianto elettrico e di illuminazione, il sistema di climatizzazione con controllo delle temperature in ogni ambiente, l'impianto di allarme interno/esterno, l'infrastruttura tecnologica, il controllo di sensori di rilevamento acqua, il sistema di rilevamento incendi, gli UPS (gruppi di continuità), il sistema di videocontrollo, 24h su 24 e 7gg su 7.

Grazie a questa soluzione, sia i tecnici responsabili che la proprietà, ognuno con un proprio profilo di accesso al sistema, avranno la possibilità di gestire da remoto l'intero edificio, ovunque essi si trovino.

Grazie al sistema di Building Automation è possibile oggi gestire, in modo autonomo ed automatico, gli impianti tecnologici di un intero edificio, controllando che tutte le funzioni siano regolarmente svolte e integrando le stesse in caso contrario.

Un caso d'uso di Building Automation

Un chiaro esempio di questo tipo di realizzazione commissionato dalla UnifySystem di Palermo è il sistema di Building Automation, basato sulla piattaforma software iCare e le schede di I/O su IP PADI in esercizio presso un'importante società partner tecnologica dell'Amministrazione Comunale di Palermo nell'analisi dei procedimenti amministrativi, nell'ingegnerizzazione di processi e workflow management e nella system integration.

Il sistema è composto da:

• 1 piattaforma software iCare ENVIRONMENT per la gestione del sistema di Building Automation
• 4 schede I/O su IP PADI per un totale di 32 ingressi analogici/digitali e 32 uscite relè da 10A a 220VAC
• 5 sensori di temperatura 0-10VDC installati nelle sale reti e nella sala server
• 3 sensori di corrente 0-10VDC installati sull'impianto elettrico delle luci per il rilevamento di consumi e sovraccarichi elettrici

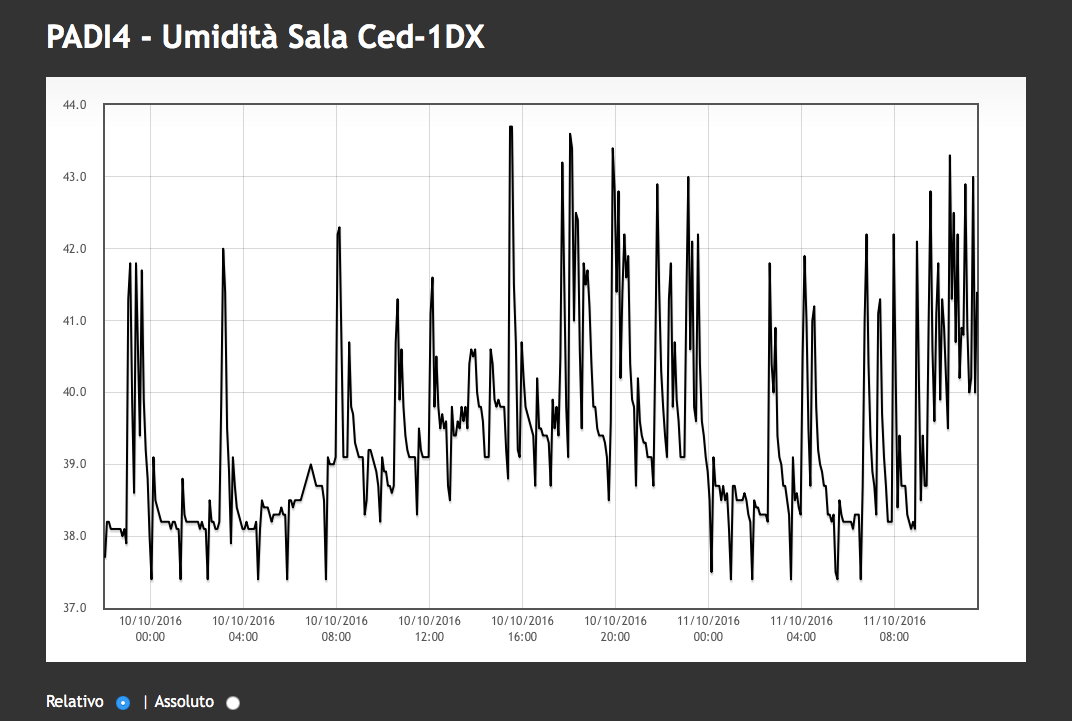

• 3 sensori di umidità relativa 0-10VDC installati nelle sale reti e nella sala server
• 1 sensore di mancanza di fornitura di energia elettrica
• 3 attuatori per comandi luce corridoi
• 5 attuatori per comandi accensione/spegnimento climatizzatori di backup
• 3 telecamere IP ad alta definizione

La realizzazione di un sistema di Building Automation è nata dall’esigenza principale di garantire la sicurezza attiva e passiva dei locali aziendali, con l’obiettivo altresì di monitorare e ridurre i consumi energetici dell'edificio controllando il tutto da un unico sistema di monitoraggio dell'edificio, gestibile anche distanza o in locale unicamente da WEB, e quindi sia da PC che da smartphone e tablet senza installare alcun software o APP, che permettesse quindi di:

1. gestire in modo intelligente l’illuminazione, la termoregolazione, la rilevazione d’incendi

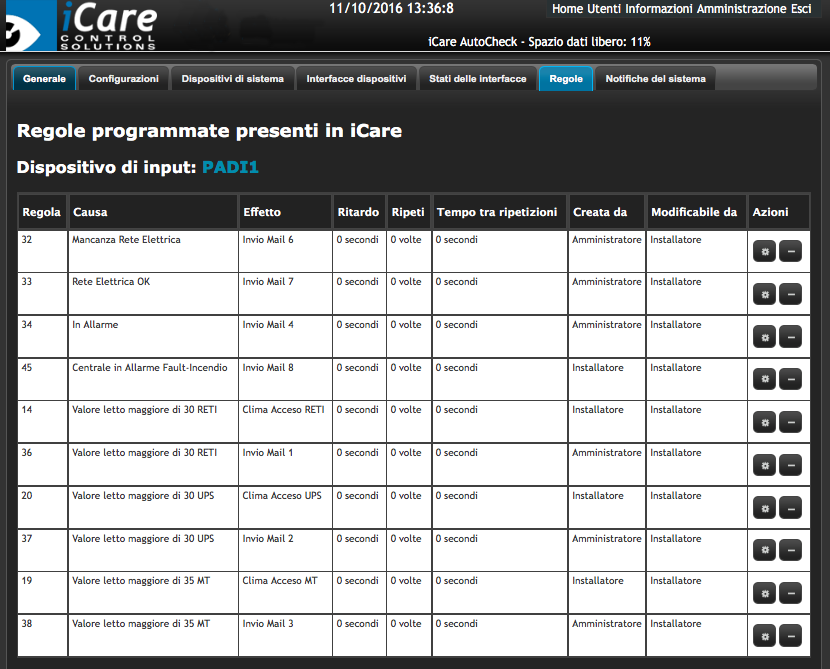

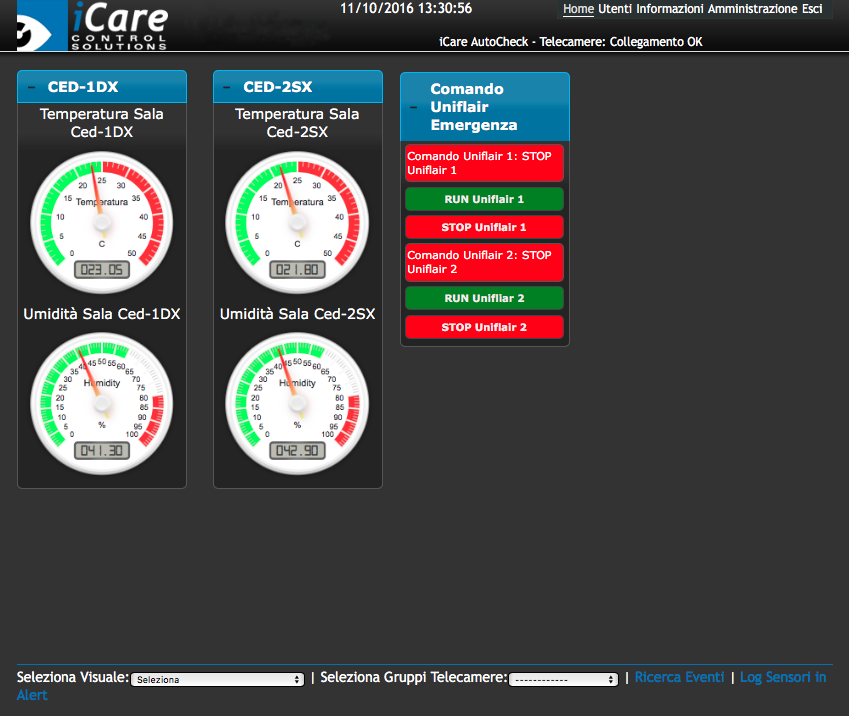

2. gestire lo spegnimento automatico dell'aria condizionata nei locali tecnici quando la temperatura raggiunge una soglia prestabilita e l’accensione automatica della climatizzazione di backup se la temperatura sta per raggiungere un limite critico per le apparecchiature informatiche ivi presenti (server, sistemi di switching e di routing avanzati)
3. garantire automatismi di azione, segnalazioni automatiche e interventi specifici finalizzati ad assicurare l’integrità fisica e la continuità lavorativa del “Data Center”, ivi presente, che contiene le informazioni essenziali ed indispensabili all’attività amministrativa del Comune di Palermo.

Per l'azienda committente, raggiungere i suddetti traguardi ha richiesto un sforzo impiantisco molto contenuto infatti, tutti e 3 i suddetti obiettivi sono stati raggiunti in modo semplice e veloce da parte della UnifySystem di Palermo.

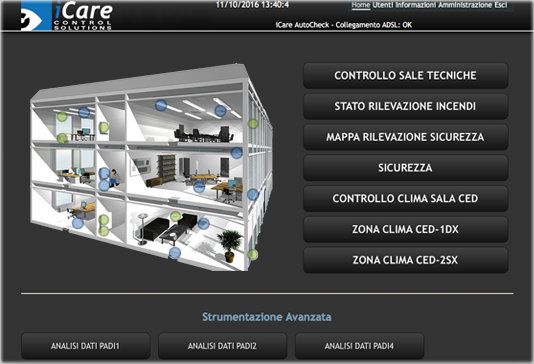

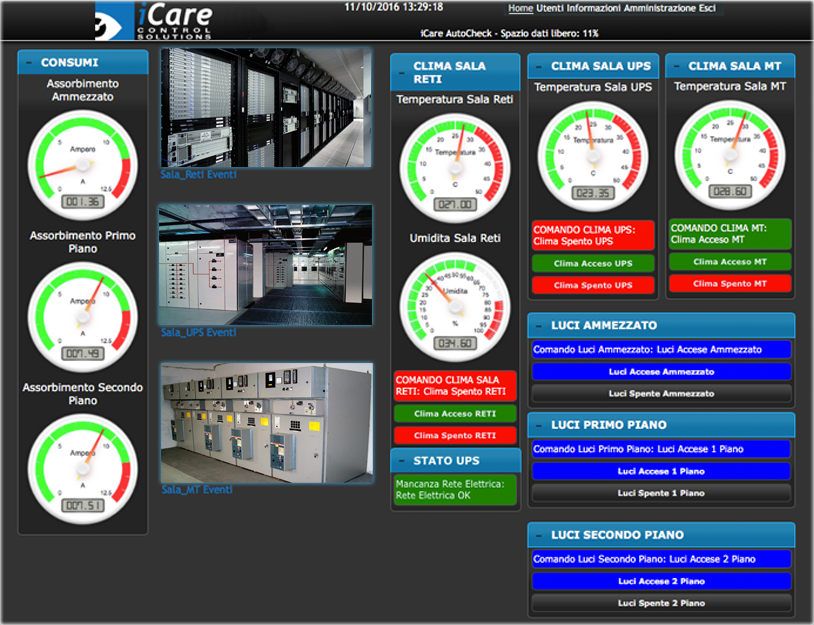

In qualsiasi momento, addetti al sistema o responsabili dei singoli processi possono verificare lo stato degli impianti telegestiti attraverso l’accesso al cruscotto digitale della piattaforma software iCare; il cruscotto permette di visualizzare in tempo reale lo stato dei sensori e degli allarmi e consente di intervenire sulle eventuali segnalazioni e di impostare e/o resettare qualunque situazione, così come esaminare con l’ausilio delle telecamere, la situazione reale degli ambienti.

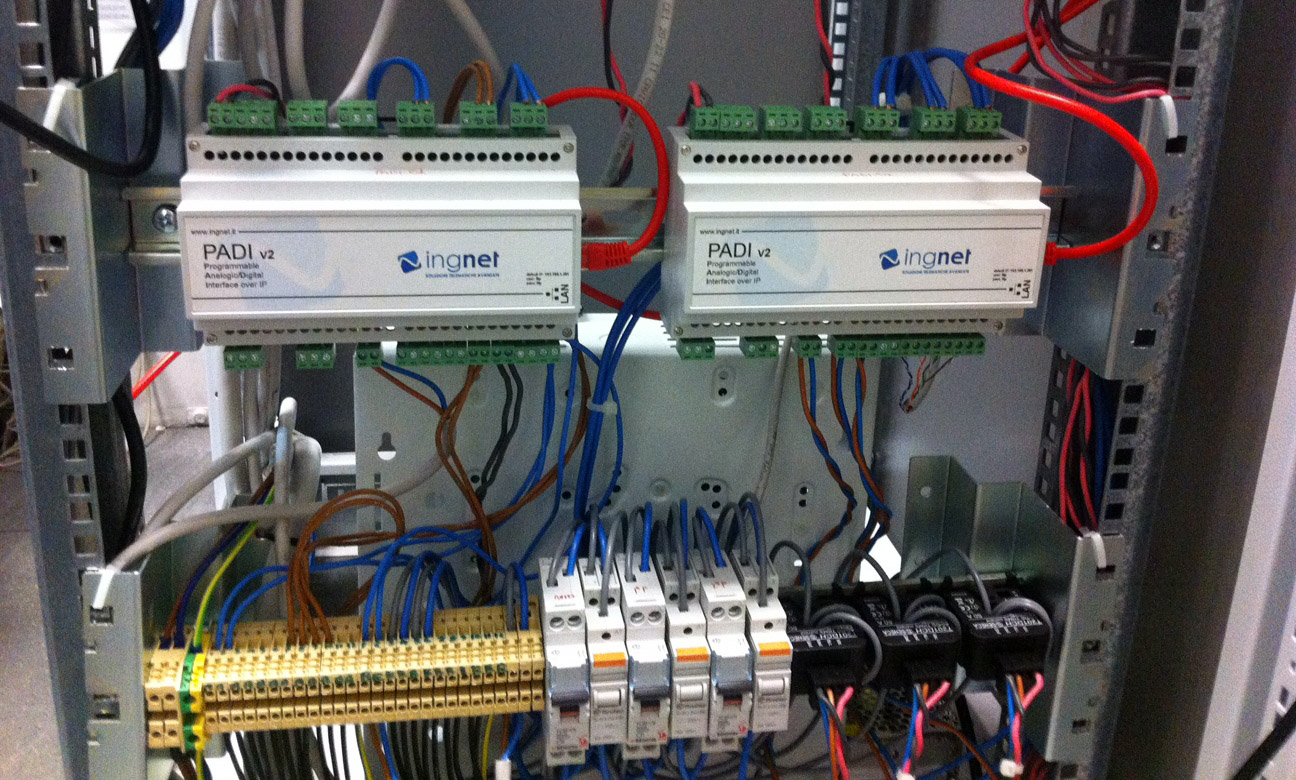

Le informazioni restituite dai sensori sono interfacciate alla piattaforma software iCare tramite le schede I/O su IP PADI collegate alla rete LAN dell'azienda; nel caso specifico è stata usata la scheda I/O su PADI in versione 4AIN4DIN8ROUT che ha a bordo gli ingressi analogici, ai quali sono stati collegati i sensori analogici che usano lo standard elettrico 0-10VDC e gli ingressi digitali ai quali sono stati collegati i sensori che rilevano lo stato di porte e che interfacciano le centrali antincendio ed antiintrusione alla piattaforma software iCare. Infine, alle uscite relè delle schede I/O su IP PADI sono state collegate ai dispositivi di comando di luci e climatizzatori di backup.

Inoltre, collegandosi con il software della piattaforma software iCare, è possibile accedere alle interfacce grafiche di controllo con cui l'utente interagisce da PC o da smartphone e tablet Apple o Android su tutto l'impianto.

La creazione e/o la modifica di queste interfacce grafiche è molto semplice e non richiede alcuna conoscenza di sistemi HMI di tipo SCADA nè di linguaggi di editing specifici per il WEB (HTML, JavaScript, CSS) ed è gestibile direttamente dall'utente finale con i privilegi di amministratore del sistema.
